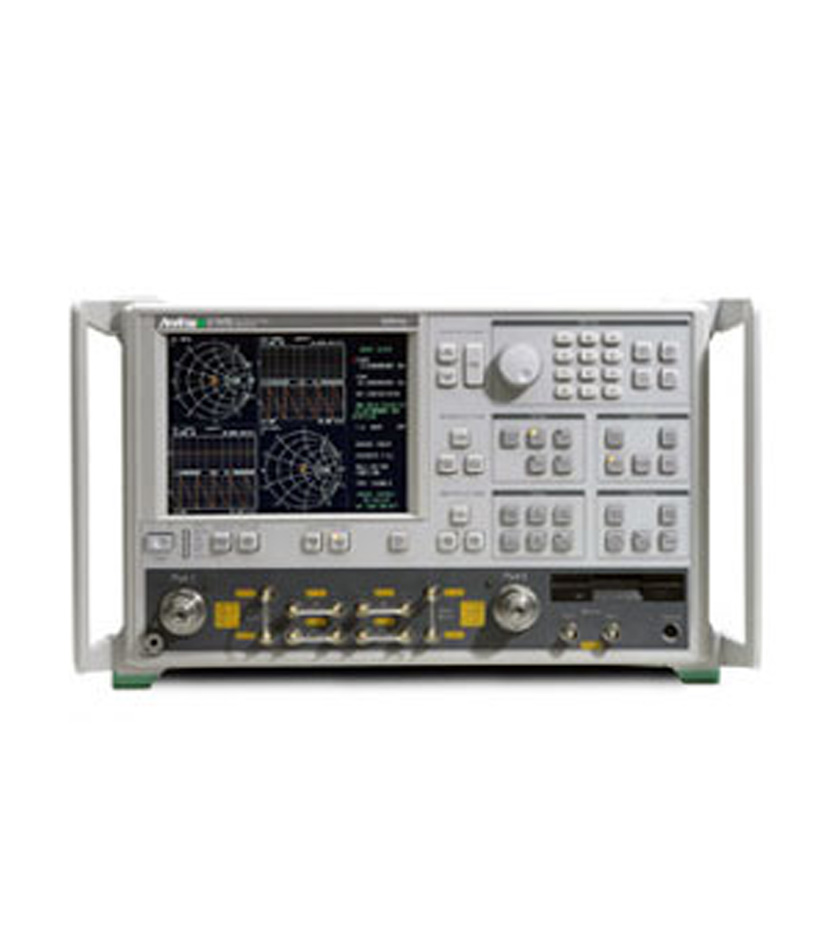

产品简介
Lightning系列微波/毫米波矢量网络分析仪整合了各种高性能的测试功能，能够满足日益增长的来自国防、航空/航天、宽带通信、以及光电器件市场的测试需求。Lightning系列所采用的技术和实际性能表现都是当今最先进的，除了快速且精确的S参数测量以外，同时还支持众多更高级别的测量，包括：时域、增益压缩、谐波、交调、频率变换器件测量、多端口测量、以及光/电和电/光器件测量。如此全面的测量系统可以覆盖20GHz、40GHz、以及67GHz频段，对应的产品型号分别是37x47D、37x69D和37x97D。
对于67GHz以上的测量需求，基于Lightning构建的ME7808C宽带VNA测试系统是最佳的方案。获奖的ME7808C宽带VNA测试系统支持从40MHz到110GHz的快速连续扫描，如此宽的单次扫描频率覆盖使得ME7808C十分适合于在片（on-wafer）测试和器件建模应用。另外，ME7808C还可以被配置为毫米波测量系统，毫米波测量系统是宽带测量系统的经济型版本，可以分段覆盖V、E、以及W频段，最高扩展频段可以达到500GHz。ME7808C测量系统需要用到外部的频率扩展模块，全球范围有多家厂商都可以提供这样的模块，具体信息请与安立公司驻各地代表处联系。
为了更有效的支持多端口器件的测量，Lightning系列还能够4端口、8端口或12端口测试系统。多端口扩展需要外部测试座、端口扩展模块、以及多端口校准软件。另外，多端口扩展还支持在片（on-wafer）测量（需要另外购买探针台）。
主要特点
- 灵活的测试端口配置
- 多种仪表升级途径
- 覆盖众多应用范围
- 超高的稳定性和耐久性
- PC端功能强大的软件支持
- 一流的技术支持和售后服务
- 3年原厂质量保证
- 4、8、12端口扩展支持
- 宽带/毫米波扩展支持
应用:
- 微波器件测试
- 在片（on-wafer）器件测试和建模
- 混频器测试
- 多端口平衡/差分测量
- 毫米波测量
- 光电/电光器件测量
- 高速开关器件测量
|
两端口微波矢网：
经济型无源器件测试 |
|
型号 |
频率范围 |
|
37247D |
40 MHz to 20 GHz |
|
37269D |
40 MHz to 40 GHz |
|
37297D |
40 MHz to 65 GHz |
|
|
两端口微波矢网：
全功能型无源/有源器件测试 |
|
37347D |
40 MHz to 20 GHz |
|
37269D |
40 MHz to 40 GHz |
|
37297D |
40 MHz to 65 GHz |
|
|
超宽带与毫米波矢网测量系统
毫米波器件测试
在片（on-wafer）器件测试与建模 |
|
ME7808C |
40 MHz to 110 GHz
(expandable to 500 GHz) |
|
